Система состоит из двух различных участков производства продукции: участок ручной фасовки упаковки продукции и участок автоматической упаковки продукции.
Участок автоматической упаковки представляет собой две параллельные автоматические линии. Принцип упаковки продукции – флоу-пак.

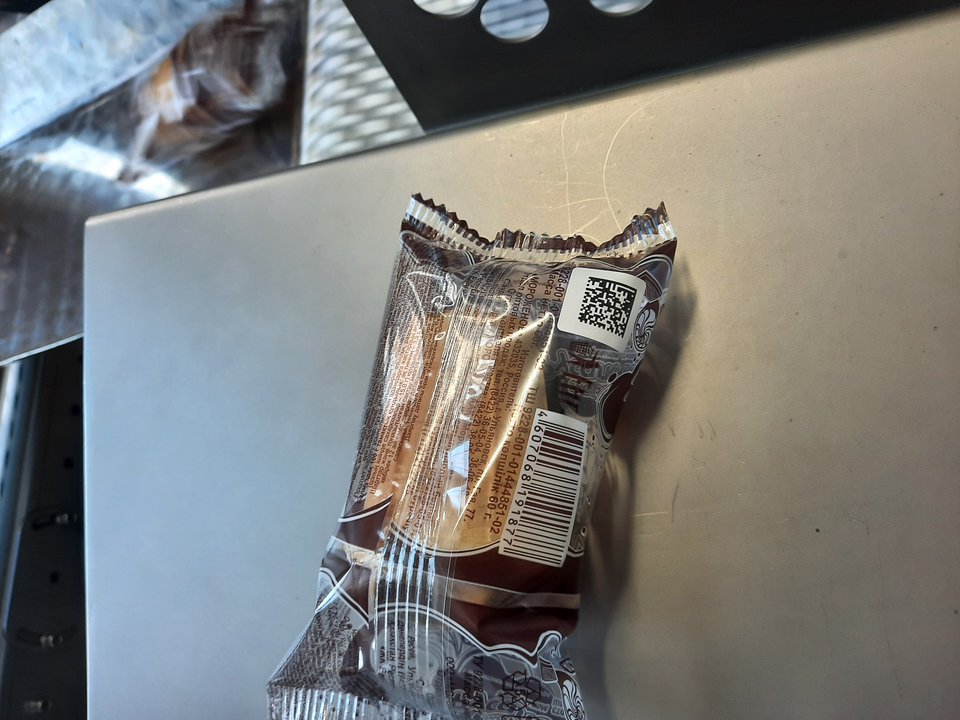

Для нанесения DM-кодов на упаковочную пленку на каждый участок установили автоматические аппликаторы. Предусмотрели возможность печати этикеток самостоятельно, при помощи специального принтера - мини типографии. Задание на печать отправляет производитель, используя стороннее ПО, минуя Систему.

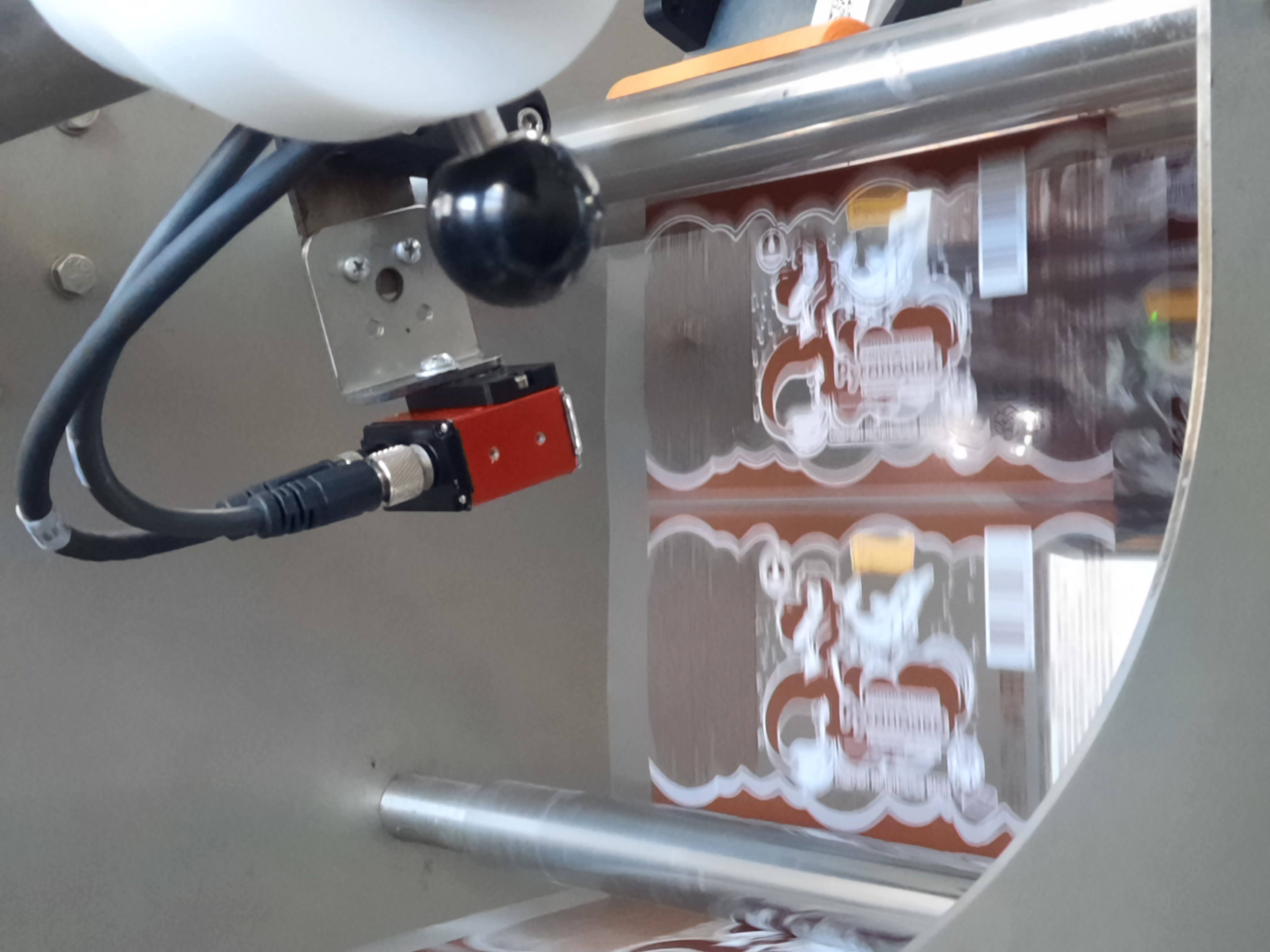

Непосредственно за зоной нанесения этикетки на упаковку устанавливается автоматическая камера считывания DM-кода.
Для корректной работы Системы используется упаковка с печатной меткой. Для синхронизации считывания кода с аппликатором перед камерой установили датчик определения печатной метки.
Отбраковка упаковок с отсутствующим или нечитаемым кодом производится после завершения упаковки единицы продукции на отводящем конвейере с помощью воздушного потока. Определение единицы продукции подлежащей отбраковке выполняется при помощи оптического датчика в зоне отбраковки.
Для установки необходимого оборудования установили дополнительные кронштейны в зоне считывания и маркировки.
Отображение информации о состоянии линии и статистических данных, а также, для настройки и управления Системой на участке автоматической упаковки предусмотрели выносной пульт с графической панелью, один на две линии.
Участок ручной фасовки состоит из двух рабочих мест. На каждом рабочем месте возможна фасовка продукта в отдельный вид упаковки. Нанесение DM-кодов на участке выполняется вручную. Печать этикеток с DM-кодами производится на мини типографии используемой для линии автоматической упаковки или заказывается отдельно.
Для считывания DM-кодов на рабочем месте установили ручной сканер для каждого оператора.
Для выбора режима работы рабочего места и выполнения сервисных операций на нем установили пульт с графической панелью для каждого оператора.
Автоматическая и ручная упаковки работают через общий шкаф управления.
