Проектирование и внедрение системы считывания DM-кода

+
<
>
Разработали и внедрили на предприятии производителя упакованной воды систему считывания DM-кода. На первом этапе, без агрегирования в групповую упаковку и паллеты, с формированием базы данных и возможностью интеграции системы в программный модуль для работы с системой ГИС МТ. Данная система предусматривала возможность установки дополнительного оборудования для считывания и передачи кодов при внедрении агрегации в групповую упаковку и паллеты, без дополнительных затрат на шкаф и панель управления. Геополитическая ситуация внесла свои коррективы, на часть оборудования для последующей агрегации значительно ухудшились условия поставки, и мы согласовали с Заказчиком другой путь внедрения агрегации.

Торговая группа «Упакованная вода», представляет собой достаточно единообразную картину в плане форм факторов, а следовательно, и способов нанесения этикетки, различие в основном в размете тары. На данном объекте нами оснащены 5 линий. Метод нанесения DM-кода – аппликатором, метод считывания DM-кода – автоматический.

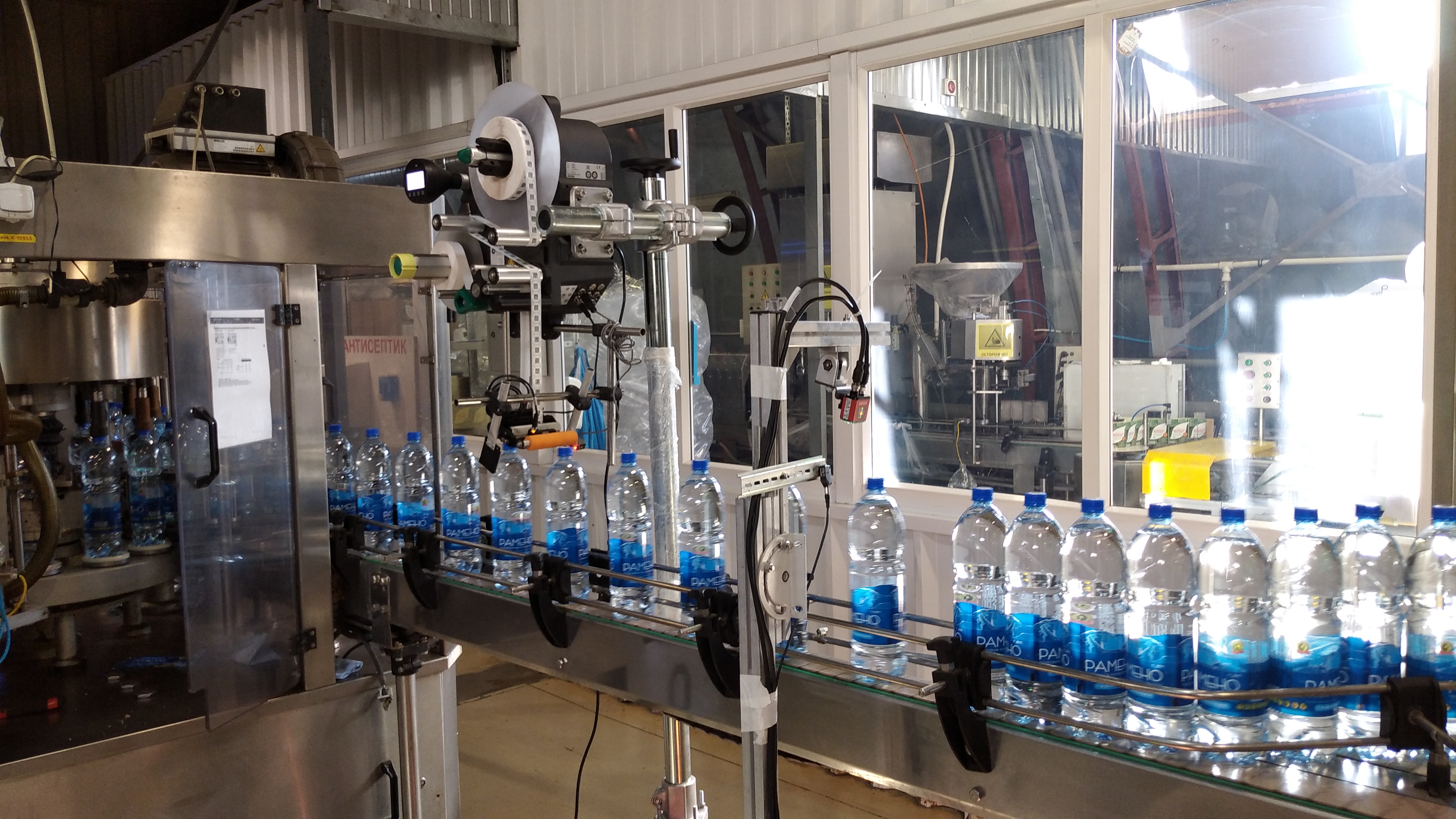

На линию установили сканер для автоматического считывания DM-кода. Сканер установили на специальный кронштейн. После сканера обеспечили отбраковку упаковок с нечитаемым, отсутствующим или неправильным кодом. На нескольких линиях используется пневматический отбраковщик, на нескольких светозвуковое оповещение. Отображается статистика считанных и не считаных кодов, отображаются ошибки и сообщений для оператора и выбора сервисных функций, так же, получение данных о DM-кодах.

В данном проект программное обеспечение для работы с системой ГИС МТ с базой данных и два сервера для установки ПО для работы с системой ГИС МТ обеспечил Покупатель.



DM-код наносится на крышку бутылки. Минимальный размер изображения DM-кода 11х11 мм. Качество нанесения DM-кода соответствует уровню, не ниже С. Ширина свободного белого поля вокруг кода не меньше 2х ширины модуля кода.



Общие технические требования для автоматической линии:
  •  Материал исполнения шкафа – нержавеющая сталь;
  •  Исполнения электрооборудования – общепромышленное;
  •  Питание 220В, 50 Гц;
  •  Подвод воздуха до места установки отбраковочных механизмов давлением 6 атм;
  •  Сечение воздушной линии 8мм;
  •  Сигнализация о несчитанном коде.

Сотрудниками Мотрум выполнены работы по разработке изготовлению и монтажу шкафов управления, пультов оператора, системы отбраковки, конфигурированию и программированию оборудования Системы.



В комплекте поставки предоставили инструкции по эксплуатации, техническому обслуживанию, документацию с электрическими принципиальными схемами оборудования в электронном виде и печатный экземпляр.



Выполнили пуско-наладочные работы, отладка считывания DM-кода и прослеживания упакованной воды согласно техническому заданию.

Процесс сдачи объекта происходит по согласованной схеме.

  •  Время приемки - 72 часа.
  •  Провели обучение персонала работе с оборудованием, более 8 часов.
  •  Количество сотрудников, подлежащих обучению: 6 человек.
