Сборка, поставка силовых и распределительных шкафов в котельную

+
<
>
У вас похожая задача?
Расчитать проект

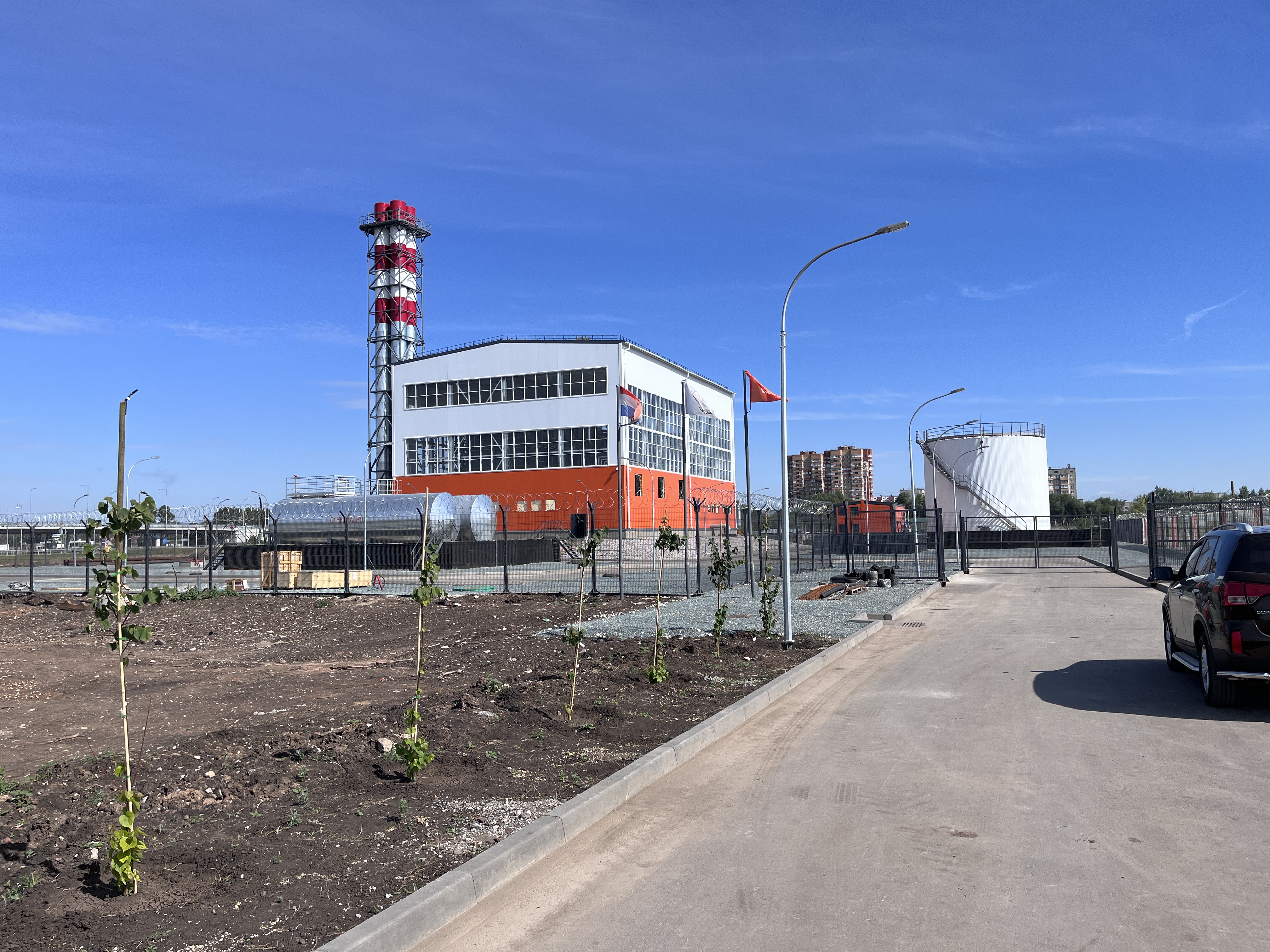

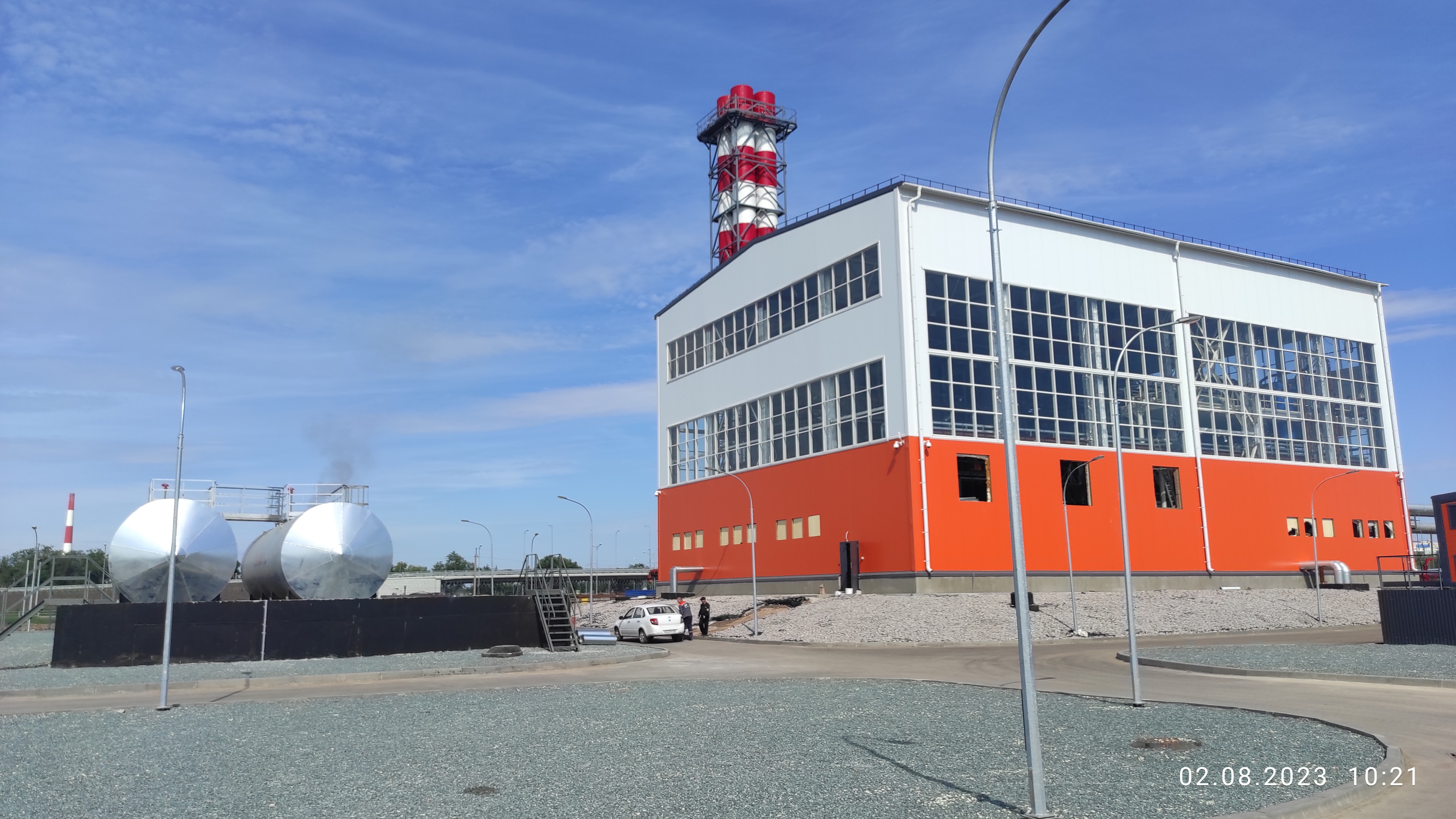

Нашим проектом является часть по сборке шкафов программно-технического комплекса Автоматизированной системы управления технологическим процессом для объекта «Модернизация, реконструкция системы теплоснабжения пос. 116 км Куйбышевского района г.о. Самара со строительством водогрейной котельной».

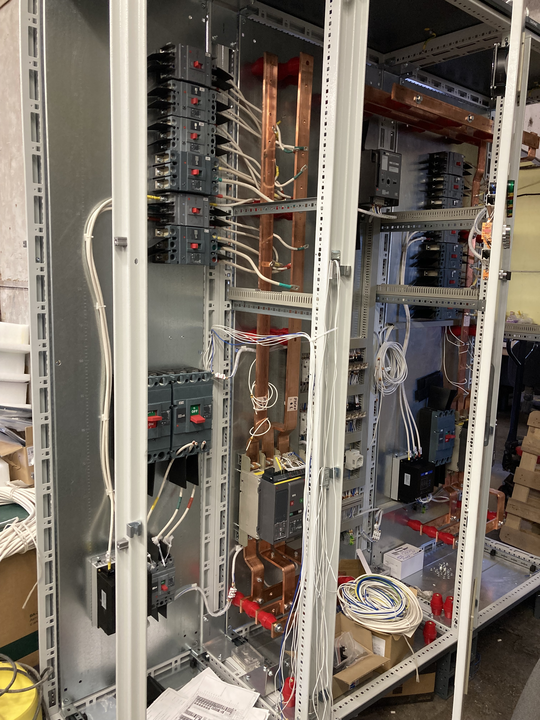

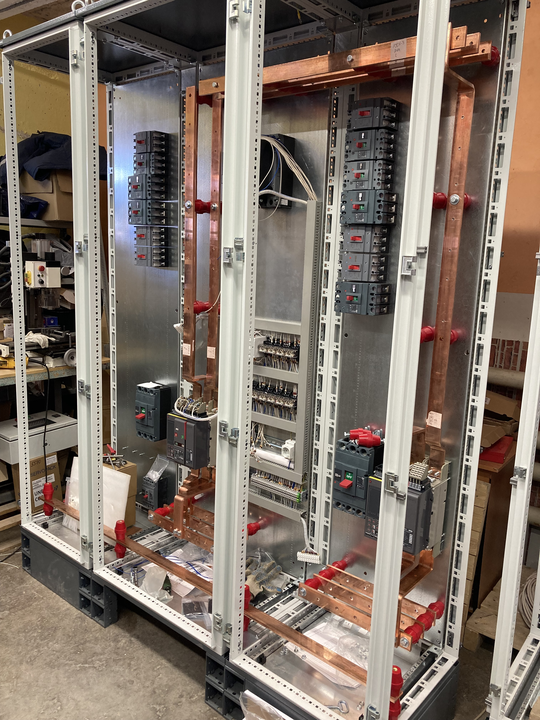

Изготовили эффективные и безопасные изделия, выполненные на основе серийно выпускаемого промышленного оборудования преимущественно DEKraft и ONI IEK, обеспечивающие надежную безаварийную работу оборудования и как следствие – надежную выработку тепловой энергии в пределах предусмотренных требованиями проекта котельной.

В комплект поставки вошли:
  • Щит общекотельных собственных нужд котельной (ЩОСН). ЩОСН предназначен для приема, распределения и учета электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 380/220В частотой 50Гц с глухозаземленной нейтралью.
  •  Щит освещения ЩО. Щит предназначен для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 220/380В частотой 50Гц.
  •  Щит наружного освещения ЩНО. Щит предназначен для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 220/380В частотой 50Гц.
  •  Щит аварийного освещения ЩАО. Щит предназначен для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 220/380В частотой 50Гц.
  •  Шкаф розеточных сетей и маломощных потребителей ШРС. ШРС-0,4 кВ. ШРС предназначен для приема и распределения электрической энергии, управления силовыми нагрузками, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 380/220В частотой 50Гц с глухозаземленной нейтралью.

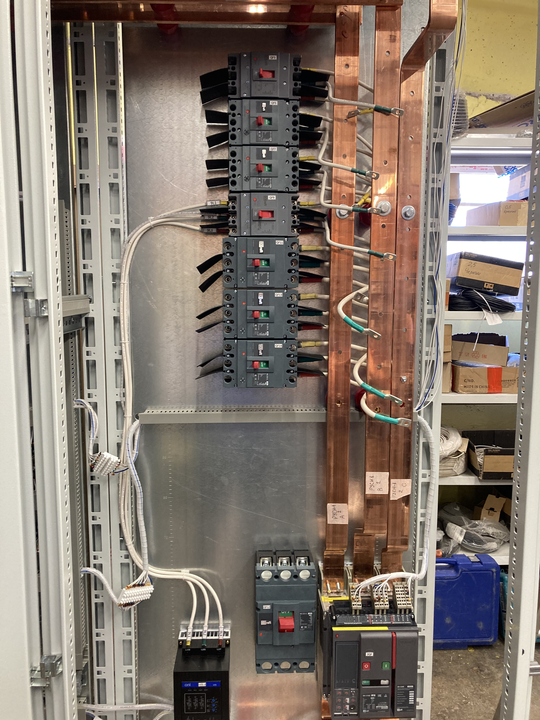

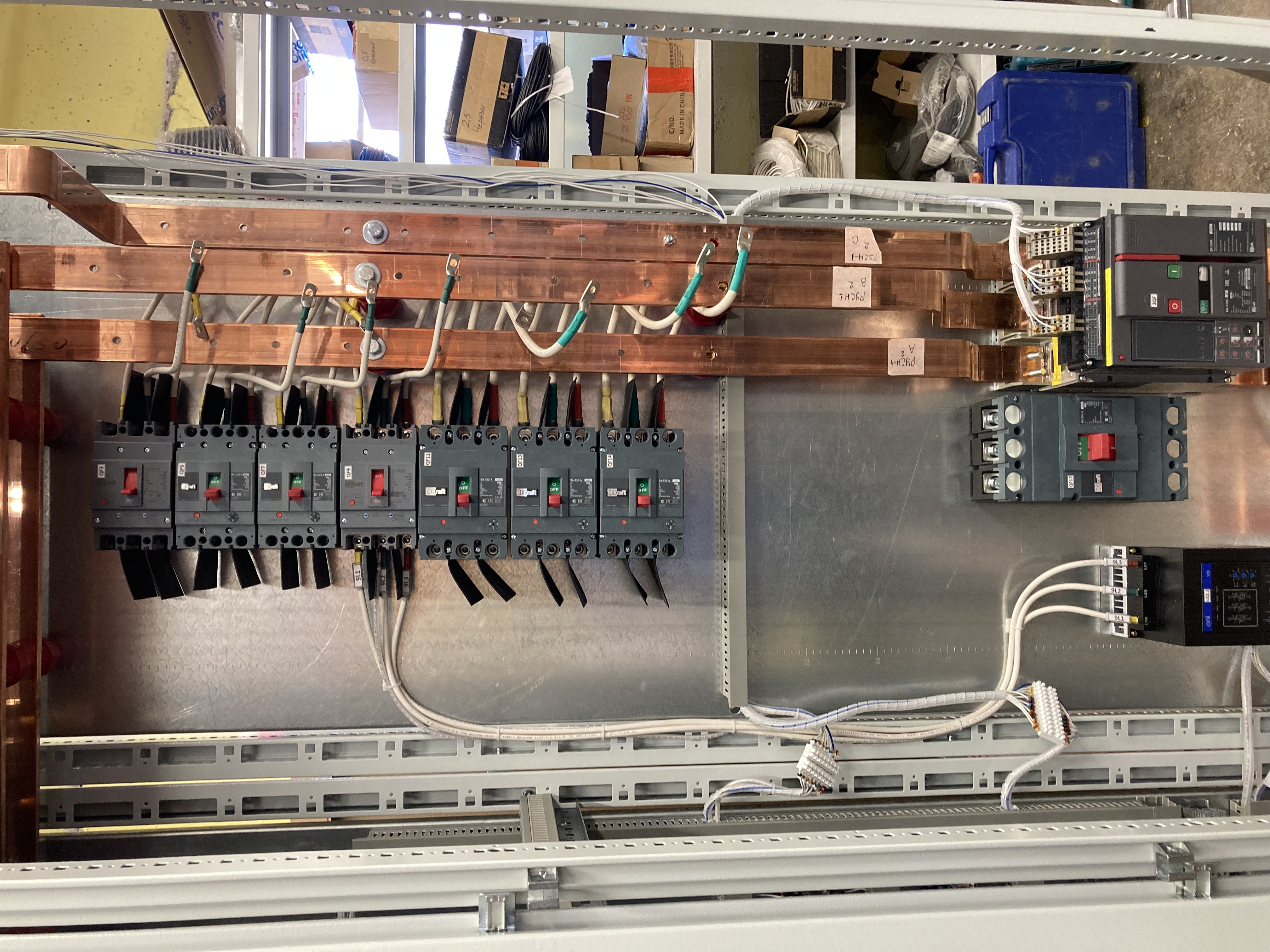

  •  Распределительные устройства собственных нужд котельной РУСН.  РУСН -0,4 кВ. РУСН предназначен для приема, распределения и учета электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 380/220В частотой 50Гц с глухозаземленной нейтралью. В составе РУСН реализованы функции автоматического ввода резерва АВР, на базе логического реле компании ONI PLR-S CPU1410.

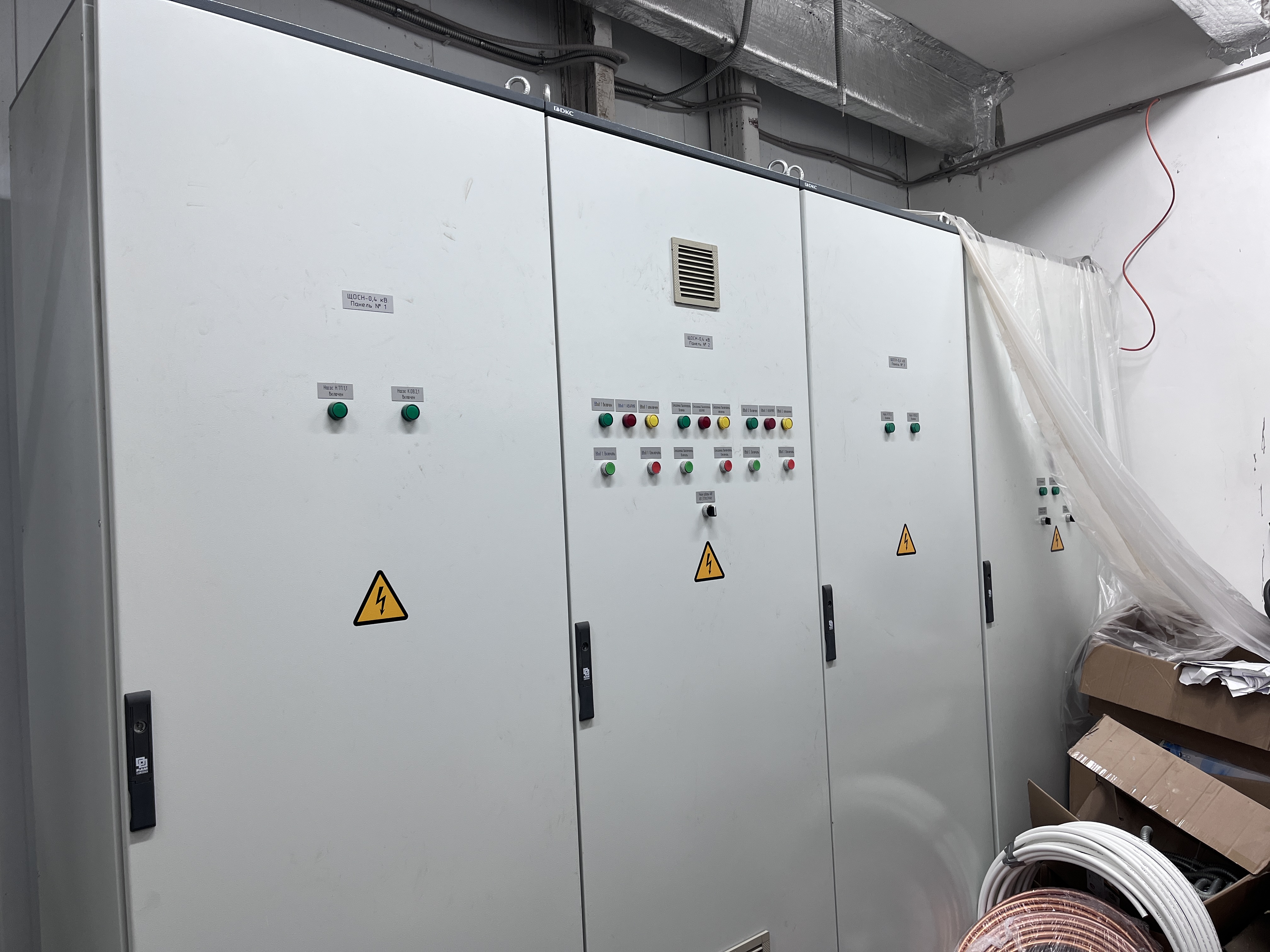

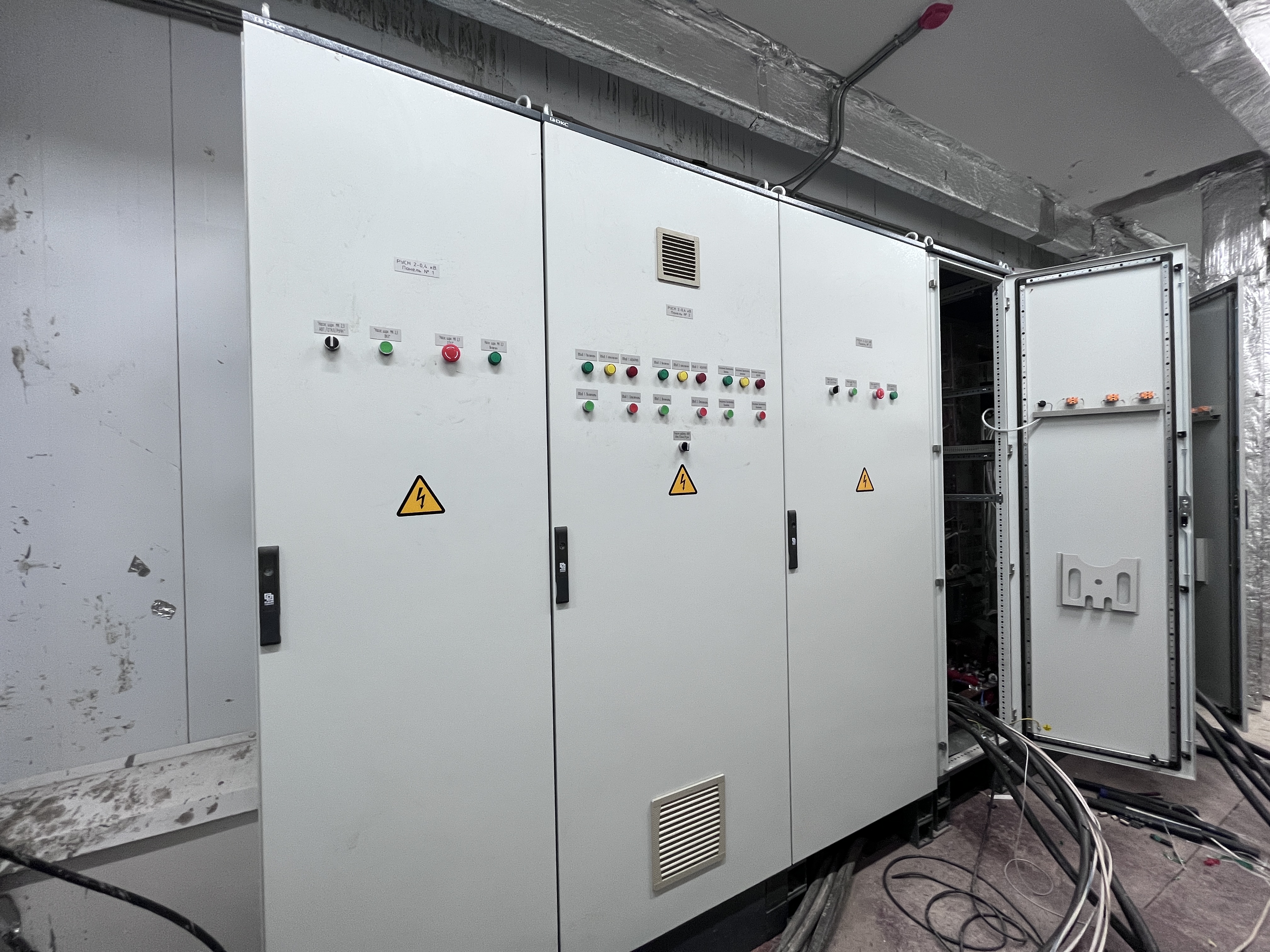

На дверях установлены:
  •  индикация «режима работы АВР»;
  •  индикация «включен», «отключен», «авария» вводных ВА, секционного ВА;
  •  индикация «насос включен»;
  •  кнопки «включить», «отключить» вводные ВА, секционный ВА;
  •  переключатель режима работы насоса «АВТ./ОТКЛ./РУЧН.»;
  •  кнопки «включить», «отключить» насос;
  •  ППУ 6.653.335.23ПС
Панель противопожарных устройств.

Панель предназначена для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания сетей переменного тока напряжением 380В частотой 50Гц, электрооборудования и цепей управления средств пожаротушения, цепей сигнализации противопожарных устройств, эвакуационного освещения и других необходимых для оповещения и ликвидации пожара электроприёмников.

В состав комплекта поставки также вошли частотные преобразователи CONTROL-A310, производства компании ONI, от 0,4 кВт до 132кВт, общее количество 36 единиц.
