Система диспетчеризации на очистные сооружения в р.п. Навля

+
<
>

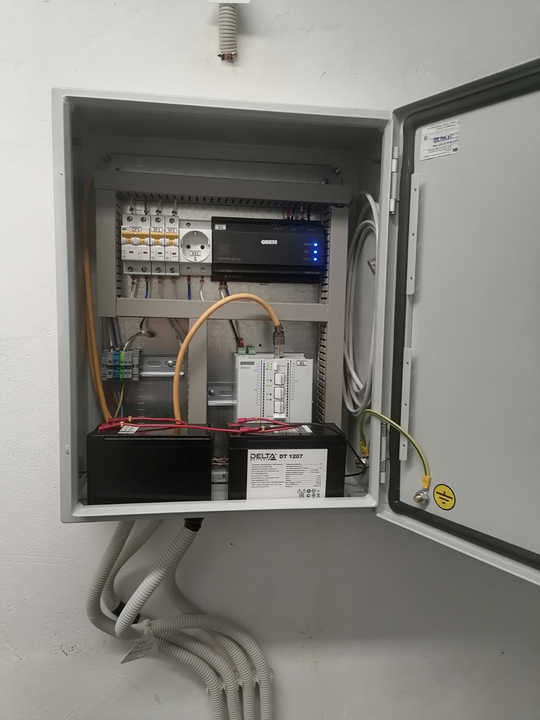

Система диспетчеризации состоит из шкафа управления диспетчеризации (ШУД) с промышленным логическим контроллером ОВЕН ПЛК 210 и диспетчерского пульта (ДП). ПЛК в ШУД осуществляет опрос локальных шкафов управления участков очистных сооружений, выполненных на базе управляющих модулей WILO SK-712, по протоколу MODBUS RTU на базе интерфейса RS-485 (двух-проводной). Подключение локальных шкафов управления к шине RS-485 производится при помощи коммуникационной платы RS-485 для SK-712. Коммуникационные платы поставлялись совместно с локальными шкафами управления. Топология шины MODBUS имеет структуру «линия» общей длиной не более 1000м. ПЛК собирает информацию о состоянии локальных систем управления.
Перечень сигналов состояния локальных систем:
  • состояние локальной системы управления (определяется локальной системой);
  • режим работы насоса (ручной/автоматический);
  • состояние насоса (работа/остановка/авария);
  • тип аварии (если определяется локальной системой);
  • состояние дискретных сигналов системы (определяется локальной системой);
  • показания аналоговых датчиков (определяется локальной системой).

Диспетчерский пульт представляет собой автоматические рабочее место с двумя мониторами, на который установлена программа SCADA (MasterSCADA MPS-MSRT4D-500-P). Диспетчерский пульт выполняет опрос ШУД и визуализацию сигналов состояния локальных систем управления при помощи мнемосхем на мониторах. Опрос ШУД производится по протоколу MODBUS TCP на шине Ethernet.

Диспетчерский пульт содержит журнал аварийных событий в АСУ ТП (перечень событий определяется конфигурацией локальных шкафов управления). Также ведется журнал состояний сигналов АСУ ТП.

Когда нас пригласили на этот проект, выяснилось, что проект начала другая компания, но не довела до конца, из-за чего срывались все сроки сдачи объекта и люди в поселке могли остаться без воды.

 Руководство поселка попросило нас решить задачу в кратчайшие сроки. Инженеры Мотрум работали с двойной нагрузкой, фактически пришлось сделать новую систему. Проект реализован, жители поселка получили очистные сооружения в срок.
