Система мониторинга предназначена для отображения состояния конвейерной линии, остановки линии по требованию работника с фиксацией конкретного рабочего места и учетом времени простоя по каждому рабочему месту, а также передачи актуальной информации в систему управления «верхнего уровня» по протоколу OPC UA. Фиксирует и передает данные:
Система состоит из шкафа системы мониторинга (ШСМ) и локальных кнопочных постов, установленных на каждом рабочем месте. В ШСМ располагаются контроллер управления (PLC) системой производства UniStream Pro, источник питания устройств, коммутационные устройства и коммуникационный роутер для беспроводного подключения к PLC.

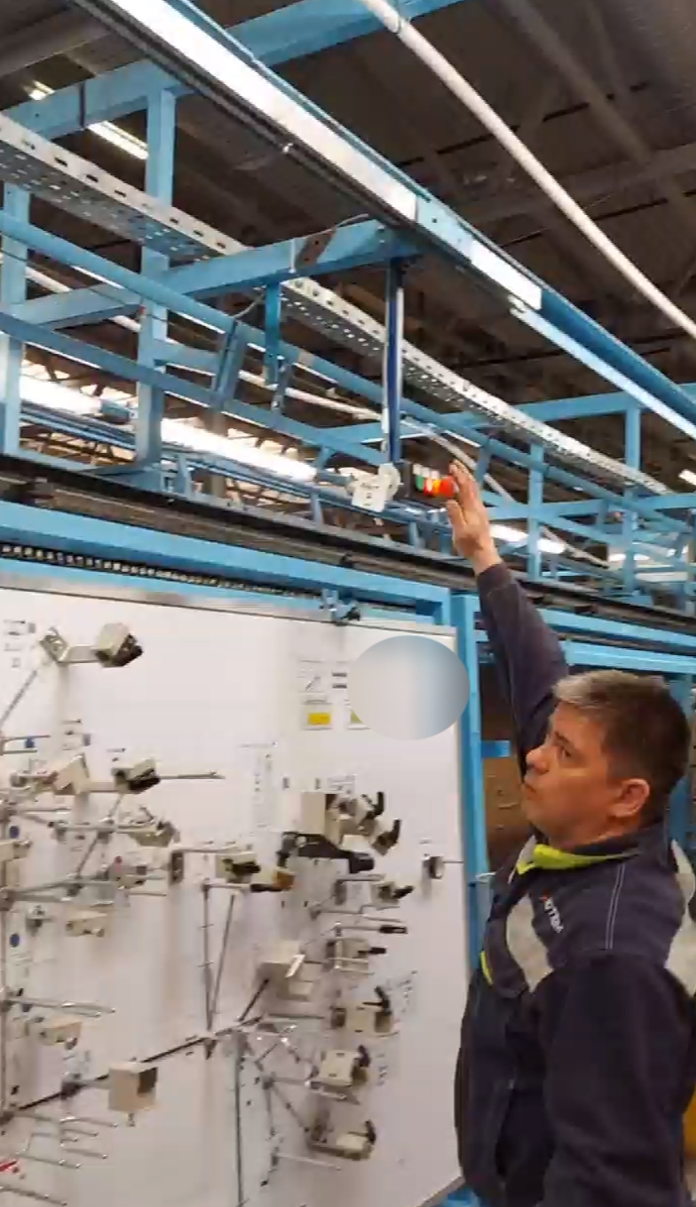

Кнопочные посты оснащены кнопками управления: «Стоп» «Пуск», и сигнальной лампой «Стоп». Посты подключаются к ШСМ при помощи кабелей. Кнопка «Стоп», это «грибок» красного цвета с фиксацией (возврат поворотом). Кнопка «Пуск», это кнопка зеленого цвета без фиксации с пружинным возвратом. Активное состояние пульта обозначается лампой «Стоп» красного цвета. Подробнее о работе пультов см. раздел «мнемосхема состояния конвейера».
Для отображения информации о состоянии конвейера используются телевизоры, подключенные к WEB-серверу PLC.
После включения ШСМ система переходит в режим ожидания запуска конвейера. Если на каком-либо кнопочном посте кнопка останова находится в нажатом положении, то ее состояние будет отображено на мнемосхеме, но при этом пост будет находиться в неактивном состоянии, так как конвейер не был запущен. Перед запуском конвейера в работу необходимо перевести все кнопки «Стоп» на кнопочных постах в исходное положение. Возврат кнопки производится поворотом головки кнопки по часовой стрелке. Если в момент запуска конвейера на одном или нескольких рабочих местах кнопка «Стоп» будет находится в нажатом состоянии, то соответствующий пост сразу перейдет в активное состояние заблокирует движение конвейера.
Штатный запуск конвейера производится с главного пульта мастером участка. Запуск с кнопочных постов невозможен. После включения конвейера работникам доступна возможность остановки конвейера по необходимости (например: для завершения операции, предотвращения травмы, предотвращения повреждения оборудования и т.д.). Остановка конвейера производится путем нажатия на кнопку «Стоп» кнопочного поста. При этом пост перейдет в активное состояние, и запустится таймер простоя рабочего места. Таймер учитывает время нарастающим итогом за текущую смену. Активное состояние поста показывается включенной сигнальной лампой «Стоп».
