Основной функцией Системы является контроль потока крошки каучука на
вибропитателях непосредственно перед прессованием, сигнализация и отбраковка тёмного полимера и посторонних включений. При появлении в потоке крошки брака Система выдает светозвуковую сигнализацию и осуществляет автоматическую отбраковку.
Система настроена на разные цвета основного потока крошки, в зависимости от выпускаемой продукции: желтоватый или белый цвет.
При появлении в потоке крошки каучука тёмного цвета или посторонних включений Система производит:
Над каждым вибропитателем устанавливается система контроля с двумя специализированными видеокамерами технического зрения, одна – основная, вторая – дублирующая. Видеокамеры установлены одна за другой по ходу движения крошки. Видеокамеры установлены в защитные кожухи. В нижней части кожуха располагается элемент освещения, который направлен на пятно контроля крошки; кожух снизу закрыт защитным стеклом.
В верхней части кожуха предусмотрен штуцер для подвода воздуха КИП с целью создания избыточного давления, для предотвращения попадания пыли и копоти внутрь кожуха. Защитное стекло кожуха выполнено съёмным для периодической очистки и замены.
В непосредственной близости с вибропитателями расположены местные компактные пульты (шкафы) управления с контроллерами видеокамер и системами управления исполнительными механизмами узлов отбраковки и светозвуковой сигнализации.
Системы разработаны строго в рамках требований к мероприятиям по безопасности и предотвращению травматизма.
Система отбраковки имеет защитное ограждение с трех сторон: по бокам и с передней стороны от вибропитателя. С передней стороны ограждения расположена дверь для обслуживания и чистки горловины бункера и отклоняющего портала. При открытии двери датчики безопасности блокируют привод отклоняющего портала, светозвуковая сигнализация включает специальный режим работы.
При обнаружении камерой брака портал не перемещается для предотвращения травмирования персонала, находящегося внутри защитного ограждения. В этом случае срабатывает режим светозвуковой сигнализации.

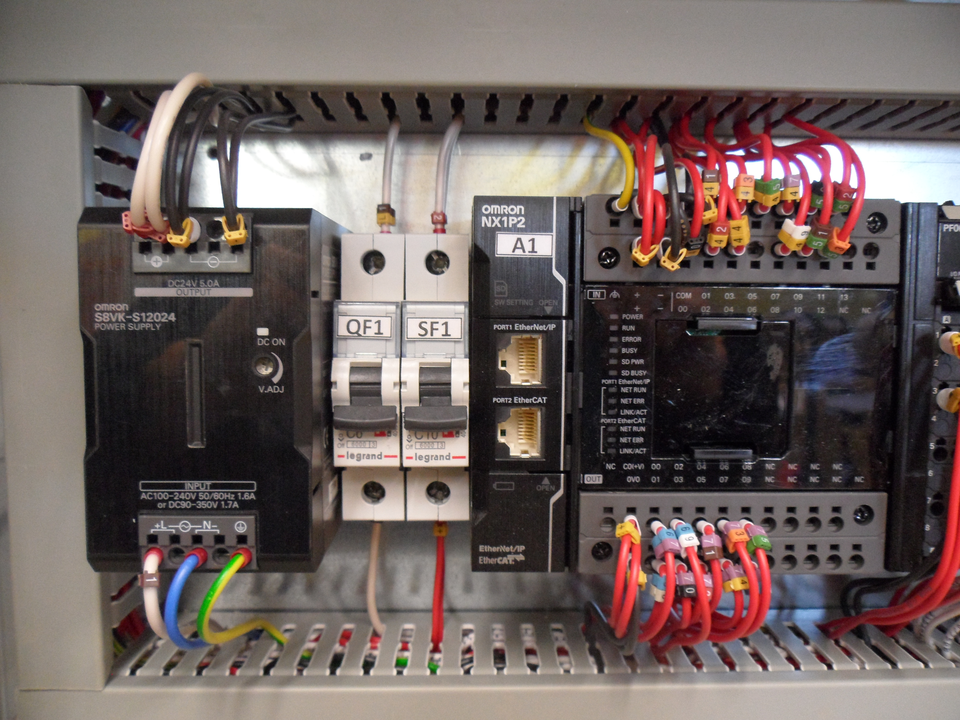

Функция визуального контроля реализована на контроллере и камерах технического зрения OMRON серии FH-3050. Управление всей установкой контроля реализовано на промышленном контроллере OMRON серии NX1P.
